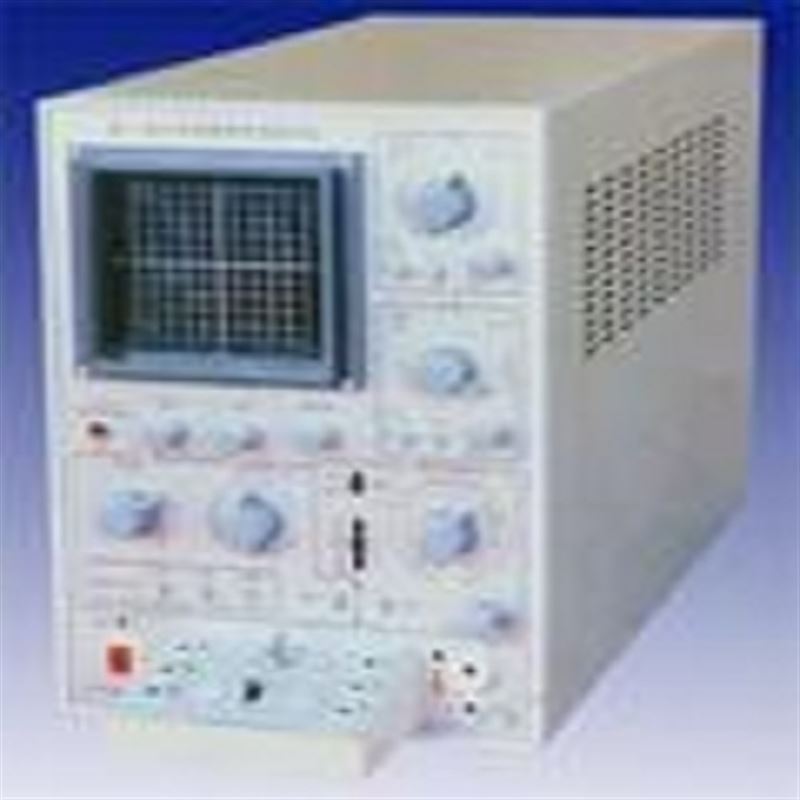

半導體管特性圖示儀  型號：MHY-13797

半導體管特性圖示儀 是測量半導體器件直及低頻參數的用儀器,它通過示波管屏幕及標尺刻度,準確的反映器件的性曲線,其信息量之大是其它類型直測試設備所達不到的,亦顯示出圖示儀的優勢,因此它是半導體器件廠家及整機研制行半導體器件的研制,性能改善,電路,器件的合理應用等作*的理想測試設備。

本儀器能齊,測試范圍寬, 大分電路實現了集成化, 其中集電掃描電路實現了電子掃描,大電測試狀態行了占空比壓縮,減小了成本,減小了重量.階梯分的大電測試狀態采用了脈沖階梯輸出,減小了被測管的發熱. 集電電測試新增了電子保護電路提了反映速度,增加了儀器自身及對外保護能力,分能參考美Tex-577產品點,還有分能是為方便測試而增設的,因此使本儀器的應用范圍得到拓寬。

能 參 數

主要標

X軸系統：

A.作方式: 分集電電壓(Vc), 基電壓(Vb), 二管電壓(Vd)和階梯信號四類.

B.位移范圍: 大于10度

C.集電電壓偏轉因數: 20mV/度 ～ 20V/度. 1-2-5序共10擋誤差≤±3%

D.基電壓偏轉因數: 20mV/度 ～ 1V/度. 1-2-5序共6擋誤差≤±3%

E.二管電壓偏轉因數: 100V/度 ～ 500V/度. 1-2-5序共3擋誤差≤±3%

F.階梯信號偏轉因數: 1階/度誤差≤±5%

Y軸系統

A.作方式: 分集電(Ic), 和階梯信號兩類.

B.位移范圍: 大于10度

C.集電電偏轉因數: 1uA/度～ 2A/度. 1-2-5序共20擋誤差≤±3%

D.階梯信號偏轉因數: 1階/度誤差≤±5%

階梯信號源

A.作方式: 分恒壓源和恒源兩類

B:性: 正或負

C:階梯電源: 1mA ～ 200mA/階 1-2-5序共17擋 誤差≤±5%

D:階梯電壓源: 20mV/度 ～ 1V/度 1-2-5序共6擋誤差≤±5% (源內阻100Ω)

E:/族: 1-10 連續步

集電掃描電源

A:額定電壓范圍及容量: 0 ～ 20V 20A 0 ～ 200V 0.5A 0 ～ 5000V 0.002A

B.性: 正或負

c.方式:

0-20v 范圍 (Y軸 0.001~5mA/度) 100Hz

0-20v 范圍 (Y軸 10~50mA/度 ) 500Hz

0-20v范圍 (Y軸 0.1~0.5A/度 ) 100Hz間歇(8mS)掃描

0-20v范圍 (Y軸 1~2A/度) 50Hz間歇(18m)掃描

0-200v范圍 (Y軸 0.001~5mA/度) 100Hz

0-200v范圍 (Y軸 0.01~0.5A) 100Hz間歇(8mS)掃描

0-5000v范圍 直 2.2.5

顯示系統

A.示波管型號: 13SJ38J

B.有效作面: 75mm×75mm(標尺)

C.分度: 1度(X)=7.5mm 1度(Y)=7.5mm 基本安要求

A.緣要求: ≥ 2MΩ B.漏電: ≤ 5mA(峰值)

C.介電強度電壓試驗: 電源線相對機殼應能承受1500V(50Hz交有效值)1分鐘試驗, 不出現擊穿和飛弧現象.
